4D termografski sustav za neinvazivnu dijagnostiku - 4D TG

Šišmiš

4D termografski sustav za neinvazivnu dijagnostiku - 4D TG

Datum početka projekta
01.03.2011.
Datum kraja projekta
31.08.2011.
Status
Završen
Kategorija projekta
Projekti Poslovno-inovacijskog centra hrvatske (BICRO)

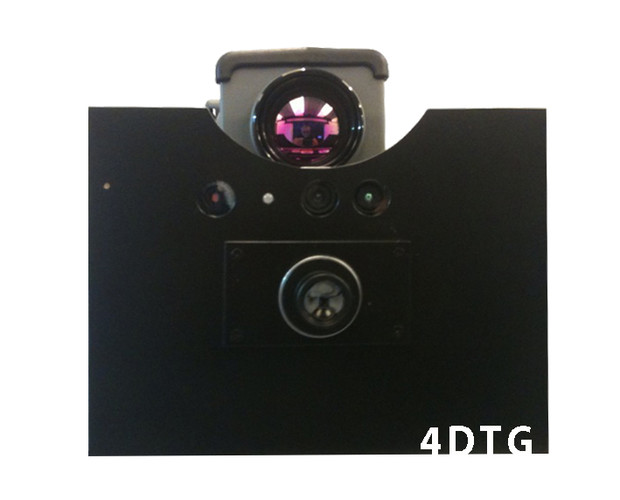

Projekt se zasniva na integraciji 3D skenera s termalnom kamerom. 3D skener se koristi za prikupljanje geometrijskih podataka snimanog objekta, dok se termalnom kamera koristi za
prikupljanje informacija o površinskoj temperaturi.
Ideja sustava je stvaranje 3D termalne slike koja sadrži i podatke o obliku i strukturi površine i podatke o površinskoj toplinskoj distribuciji snimanog objekta mapiranjem 2D termografskih slika na 3D model objekta dobiven naprednim metodama 3D rekonstrukcije.

Termalna slika je obično ograničena na kvalitativna mjerenja toplinske emisije vrućih tijela, te postojeći sustavi za termografiju zanemaruju trodimenzionalnost snimanog objekta. Integracija
toplinske slike i 3D geometrijskih podataka u jedinstveni sustav snimanja omogućuje trodimenzionalni termalni potpis iz kvantitativnih mjerenja toplinskog toka emitiranog s površine
snimanog objekta. Predložen je sustav koji osim standardne analize termografskih mapa omogućuje i prikaz temperaturnih karakteristika snimanog objekta na rekonstruiranom 3D modelu objekta objedinjavajući 3D skeniranje i termografiju. Taj novi način prikaza omogućuje kvalitetniji uvid u prirodu raspodjele površinske temperature snimanog objekta.

Glavni istraživač / voditelj
prof. dr. K. Skala

Karolj Skala, prof. dr. sc.

+385 1 457 1218
+385 98 209 816
